CMT2100弱磁磁场分布检测系统
收藏
CMT2100弱磁磁场分布检测系统由磁场屏蔽设施/地磁模拟屏蔽设施、磁通门计、相关电源、扫描模组、控制系统机软件组成。采用地磁模拟线圈的方案外观造型可参考下面图片: 采用屏蔽筒的方案可参考下面图片: 2.CMT2100弱磁场分布扫描系统原理 请查看CMT2100检测系统原理图,如下 l 均匀零磁场的发生: 从上示系统原理图可见,CMT2100弱磁分布检测系统通过上位机软件控制磁场发生装置产生与地磁场相反的磁场以抵消地磁,通过和磁通门计实现闭环PID算法来实现磁场强度的适配。 均匀区的实现也可以通过屏蔽筒或者屏蔽房的方式来实现。
l 磁场分布的扫描: 磁场分布的扫描需要高精度的位移,位移的微小变化都会使测试量发生响应的变化,考虑 到磁场强度的大小也可以采用手动XY高精度模组来减小电机磁场的影响。
l 被测品表面磁场强弱分布: 上位机基于采集数据通过算法实现2D、3D、圆形、柱形、等多种分析图形,并可以导出相应数据文件。 3. CMT2100磁场分布检测系统主要部件如下表:
4.3磁通门传感器 磁通门传感器磁感应面积是空间中一点,不以外形大小受限,请查看下图参数:

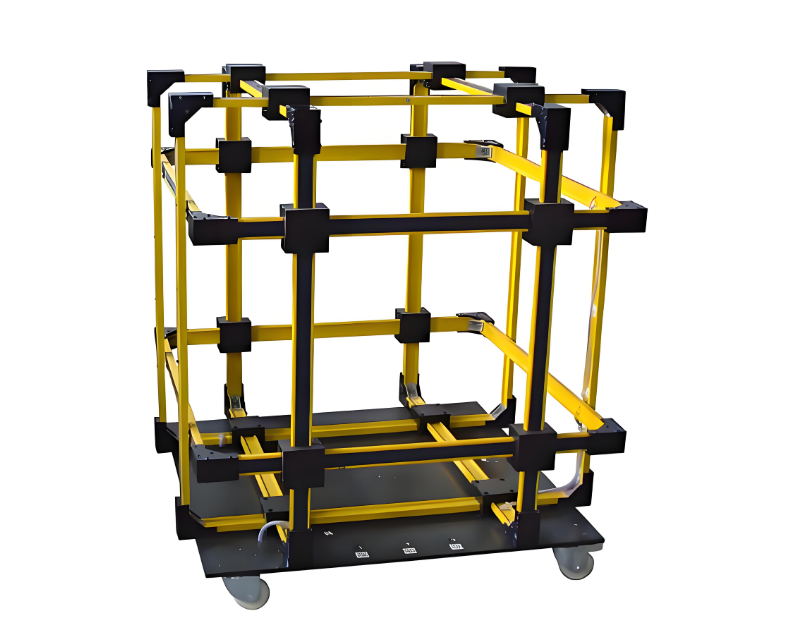

4.4磁场模拟设施 三维线圈特点:磁场分别实现X、Y、Z轴向磁场,一般每轴磁场较低。特别适用于产生标准磁场、地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。 线圈图如下,可定制: 4.5零磁弱磁环境模拟设备(屏蔽筒及相关附件) 超低噪声磁场屏蔽试验平台是由卧式磁屏蔽筒、移动无磁平台组成。为方便测试,卧式磁屏蔽筒的活盖设计为整开整扣型;移动无磁平台可以与大型卧式磁屏蔽筒组合,也可自身组合成测试平台。移动无磁平台上面安装有测试导轨,导轨上面座有无磁滑板,可方便地将被测物送入大屏蔽筒中。 设备特点: l 屏蔽筒设计为六层坡莫合金结构(一般屏蔽筒为二层至四层结构),提高了屏蔽筒抗外界磁场的干扰能力 l 屏蔽筒内螺线管线圈设计为无矩线圈,降低了线圈散磁场对屏蔽筒的影响 l 在屏蔽筒内设计安装了测试导轨,可将筒内无磁工作平台通过滑轨拉出来,方便安装被测设备,再推进去进行相关试验。 |
